电磁吸盘的分类
发布日期:2021-10-14 浏览次数:52
1、按动作分类。
电磁吸盘根据作用方式可分为两类:握持式和吸引式。
1)保持电磁铁。

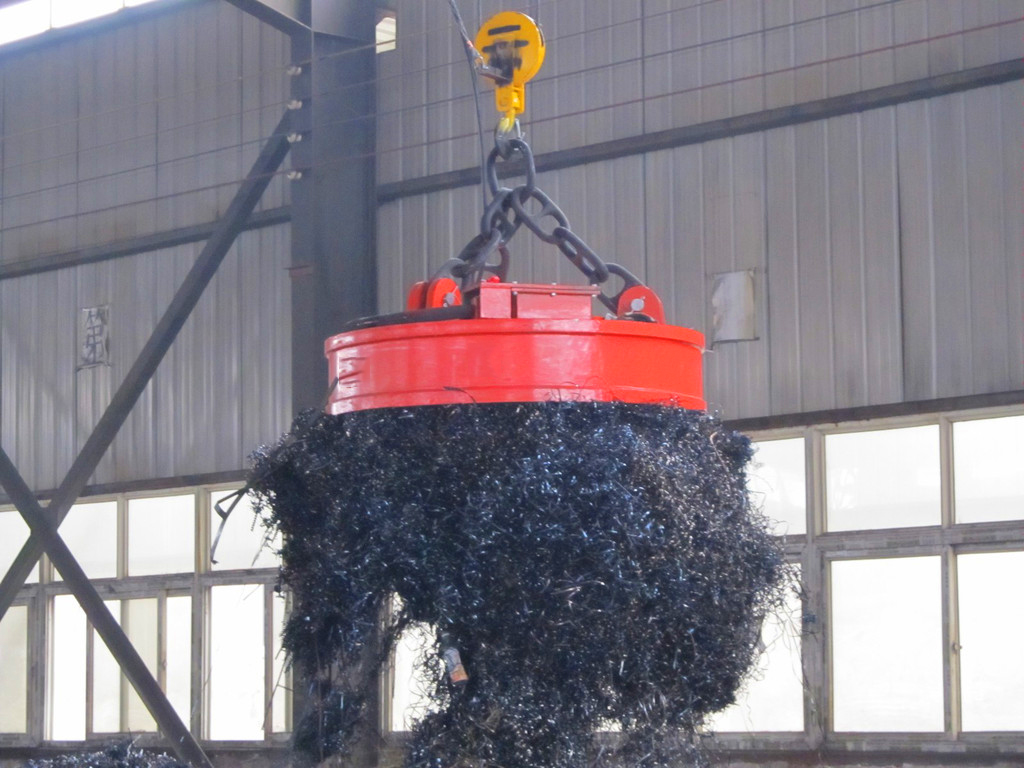

用于容纳任何机械零件、磁性物质负载、加工和运输物体等。这种电磁铁没有带活动部件的平衡铁,磁通量以被夹持工件为回路闭合。电磁铁属于这种电磁铁,如电磁离合器、电磁卡盘、升降电磁铁和金属加工机床工作台。
2)有吸引力的电磁铁装有一个由一个人移动的平衡铁。当线圈通电时,平衡铁被吸引到一定距离,这种运动被传递给其他需要机械运动的负载。各种自动电磁继电器、接触器中的电磁机构、电磁阀、电锤、电铃等。都属于有吸引力的电磁铁。
2.按里程线圈电源类型分类。
电磁吸盘根据里程线圈电源的类型可分为DC电磁铁和交流电磁铁。DC电磁铁的线圈用DC通电,建立的磁通量是不随时间变化的恒定磁通量。铁芯中没有涡流和磁滞损耗。铁芯材料可以由整块钢铁工程纯铁制成。由于加工方便,线圈部分的铁芯往往做成圆柱形。
交流电磁铁的励磁线圈由交流电激励,建立的磁通量以固定的供电速率变化。因此,在磁通量通过的铁磁物体中存在涡流和磁滞损耗。这时,铁芯不能再由整块钢制成,而通常由许多非常薄的电工钢板制成。为了制造方便,铁芯被做成正方形,线圈经常被做成正方形。
3、按线圈连接分类。
电磁铁根据线圈的连接方式分为串联和并联。由于串联线圈的匝数一般比较少,而且都是用粗线缠绕,所以电阻和电感都比较小,所以对电路的影响可以忽略不计。因此,串联线圈的电流值不是由线圈本身的电阻和电感决定的,而是由串联的负载大小决定的。然而,通过并联线圈的电流值仅由线圈本身的电阻决定。因此,并联线圈的匝数更多,导线更细,电路的所有电压都施加在线圈的两端。与交流电磁铁相比,串联线圈的电流和电阻要大得多。
4、按行动进度分类。
电磁铁按动作速度可分为阻滞动作、正常动作和延时动作。其中,快作用和慢作用的电磁铁在常见的电磁机构中采用特殊的方法改变其动作速度。
5.按横铁运动方式分类。
电磁铁根据称量铁的运动方式可分为两种:直动电磁铁和传动电磁铁。一般升降电磁铁都是直动电磁铁。
6、根据磁路的形状分类。
电磁铁根据磁路形状可分为开路磁铁和闭路磁化器。
