浅析起重电磁吸盘中控制线路的正确操作
产品描述:
咨询热线:137-9383-8267
产品介绍

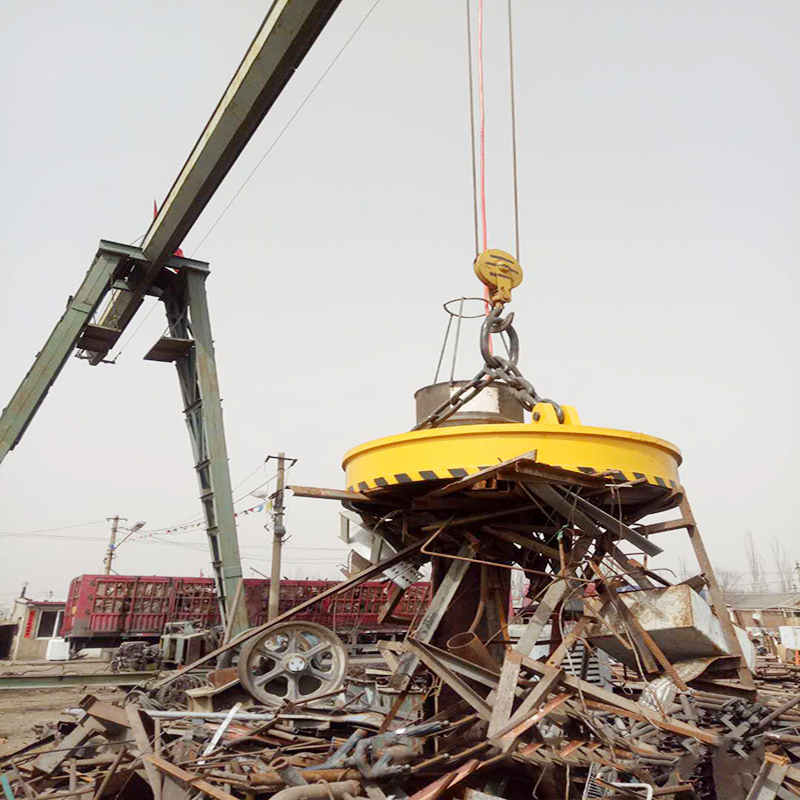

电磁吸盘通电时产生的电磁吸力可以吸附各种铁磁性矿石、废铁废钢、钢轨、钢锭等物料停止运输,无需事先安装在起重机的料斗或包装箱、包装袋内,省时省力。

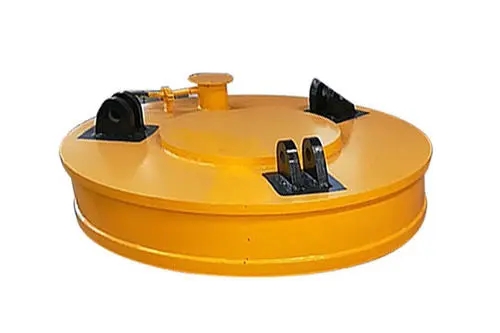

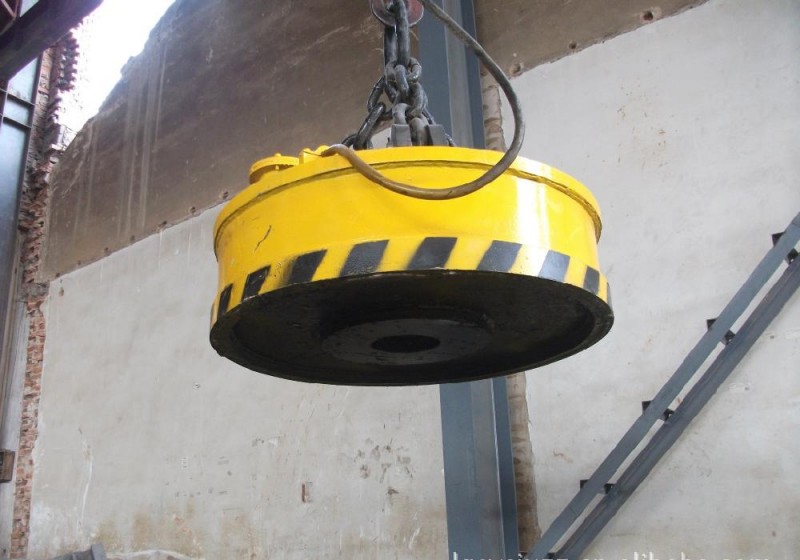

升降用的电磁吸盘有两种:圆盘和矩形。盘形结构主要由外壳、外磁极、内磁极和铁芯组成。外壳内放置线圈,用非磁性的锰钢板覆盖外壳,防止电磁线圈在工作时被吸入的物体损坏。电磁吸盘升降控制电路的操作过程如下:
在升降电磁吸盘中,电源开关Q和总开关sA闭合后,接触器的KMl线圈通电,其触点闭合,电磁铁YA(两个线圈并联)开始工作。当要释放吸附质时,sA关闭,KMl断电,圆盘释放吸附质。为防止YA线圈因断电产生高电压,应提供线圈放电路径。此时,YA-KML常闭触点-rp1-RP2(局部)-YA构成一个回路(图中虚线回路)。此时,rp1和RP2上的电压降方向发散,这两个电压加到接触器KM2线圈上,使其触点闭合,电磁铁线圈ya被加反向电压迅速消磁。当反向退磁电流达到要求值时,施加在KM2线圈上的电压低于其吸附值,KM2常开触点被释放,退磁过程终止,操作过程结束。调节电位器RP1和RP2的滑动触点可以设置退磁电流。r用于限制流过KMI线圈的电流,仅在KMl通电(其并联常闭触点断开)以提升电磁卡盘时起作用。
